So sánh giao diện giữa CATIA V5 và 3DEXPERIENCE CATIA: Sự chuyển mình trong thiết kế 3D
CATIA là một trong những phần mềm thiết kế 3D hàng đầu được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, hàng không và chế tạo. Phiên bản 3DEXPERIENCE CATIA ra đời đã mang đến những thay đổi đáng kể so với phiên bản V5. Bài viết này sẽ so sánh chi tiết giao diện của hai phiên bản này nhằm giúp người dùng hiểu rõ hơn về sự khác biệt và lợi ích khi nâng cấp từ Catia V5 lên 3DEXPERIENCE CATIA.

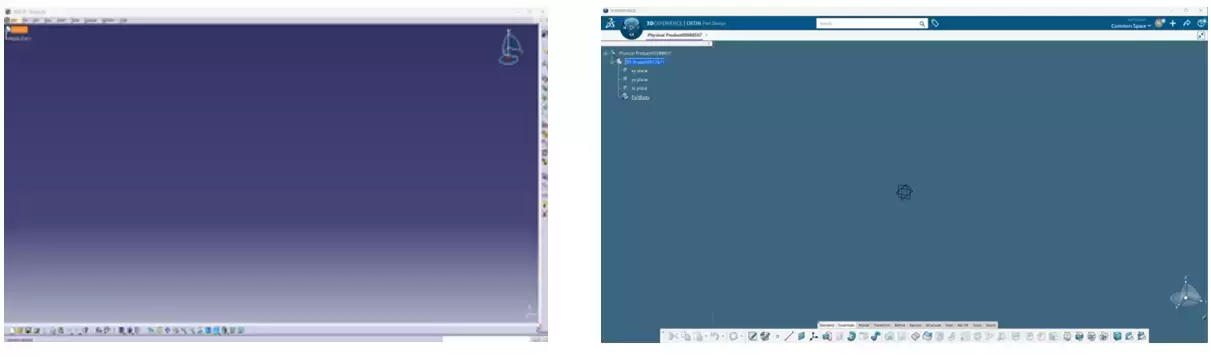

1. Màu sắc và bố cục
CATIA V5: sử dụng tông màu xám truyền thống, bố cục nghiêng về sự chắc chắn và ổn định. Điều này khiến giao diện đôi khi hơi cứng nhắc và ít trực quan đối với người dùng mới.
3DEXPERIENCE CATIA: sử dụng tông màu sáng hơn, chủ yếu là trắng và xanh dương. Bố cục gọn gàng, có khoảng cách rộng giữa các biểu tượng, tạo cảm giác thoải mái và chuyên nghiệp. Giao diện được thiết kế để thân thiện hơn với người dùng, đặc biệt là những ai mới chuyển từ phiên bản V5.

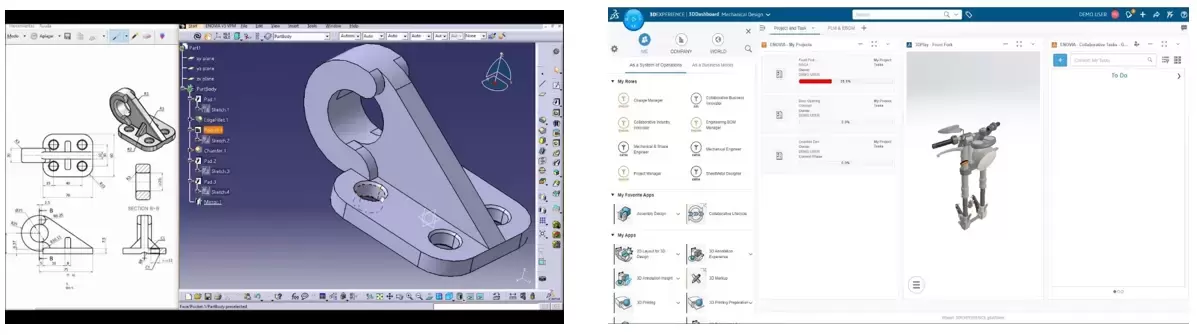

2. Phong cách giao diện
CATIA V5: có giao diện truyền thống với các thanh công cụ cố định ở các vị trí quen thuộc, bao gồm các thanh công cụ dọc bên trái và ngang phía trên. Các biểu tượng nhỏ, sắp xếp thành từng nhóm chức năng theo module (Part Design, Assembly Design, Drafting, v.v.). Người dùng có thể tùy chỉnh các thanh công cụ này theo nhu cầu.
3DEXPERIENCE CATIA: được thiết kế với giao diện hiện đại và trực quan hơn. Các biểu tượng được làm lớn hơn và có màu sắc sáng hơn. Thay vì tập trung vào các module như CATIA V5, 3DEXPERIENCE CATIA tổ chức giao diện theo vai trò (role-based), giúp người dùng dễ dàng truy cập các công cụ cần thiết tùy theo nhiệm vụ. Giao diện này mang lại cảm giác gọn gàng và khoa học.

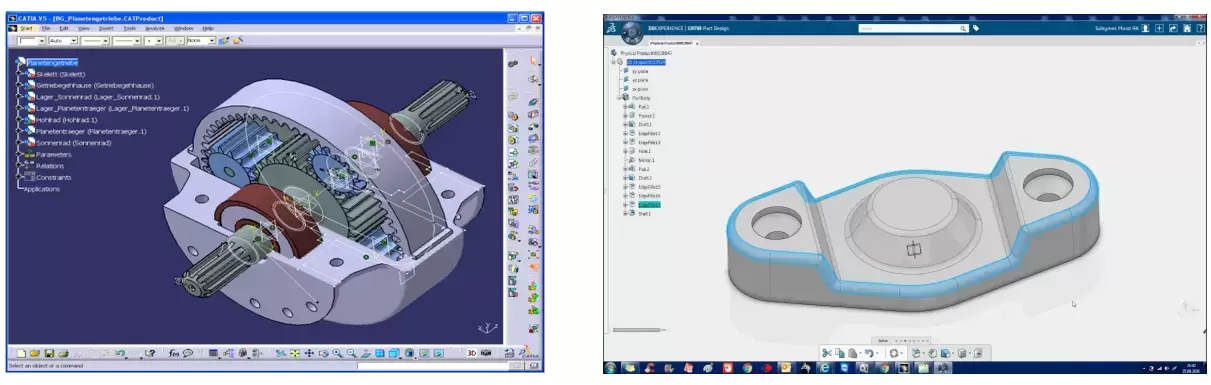

3. Tổ chức công cụ và không gian làm việc
CATIA V5: công cụ được chia thành các môi trường làm việc riêng biệt như Part Design, Assembly Design và Drafting. Mỗi môi trường có một bộ công cụ riêng biệt, và người dùng phải chuyển đổi qua lại giữa các môi trường khi làm việc với các loại đối tượng khác nhau.
3DEXPERIENCE CATIA: sử dụng khái niệm "roles" và "apps" thay vì module. Điều này có nghĩa là giao diện sẽ tự động hiển thị các công cụ cần thiết theo vai trò đã chọn (ví dụ: thiết kế sản phẩm, phân tích mô phỏng, quản lý dữ liệu). Việc tổ chức này giúp giảm thiểu sự phức tạp, nhất là khi làm việc với các dự án lớn hoặc có nhiều người tham gia.

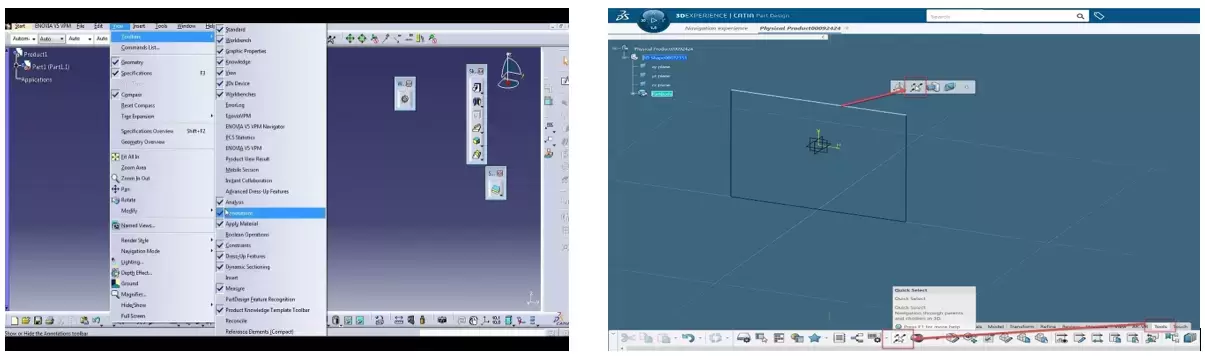

4. Menu và thanh lệnh
CATIA V5: các menu chủ yếu có dạng thả xuống theo kiểu truyền thống (File, Edit, View, Insert, Tools,...). Cách sắp xếp này quen thuộc nhưng đôi khi gây khó khăn khi tìm kiếm công cụ trong quá trình thiết kế phức tạp.
3DEXPERIENCE CATIA: chuyển sang giao diện kiểu tab tương tự các phần mềm hiện đại. Các tab được sắp xếp theo từng nhóm vai trò như thiết kế, mô phỏng, sản xuất, giúp người dùng không cần chuyển đổi quá nhiều qua lại giữa các không gian làm việc. Việc truy cập công cụ nhanh chóng hơn nhờ các biểu tượng lớn trên thanh công cụ.
5. Khả năng tùy chỉnh giao diện
CATIA V5: cho phép người dùng tùy chỉnh giao diện theo ý muốn, từ việc thêm, bớt các thanh công cụ cho đến sắp xếp lại các biểu tượng. Điều này đặc biệt hữu ích với các kỹ sư đã quen thuộc với giao diện cũ.
3DEXPERIENCE CATIA: mặc dù có giao diện hiện đại, nhưng khả năng tùy chỉnh bị hạn chế hơn. Giao diện được tổ chức cố định theo vai trò và việc thay đổi cách sắp xếp các biểu tượng không được linh hoạt như ở V5. Điều này có thể là một điểm bất lợi đối với những người dùng lâu năm muốn tự tạo không gian làm việc cá nhân.
6. Truy cập nhanh và thao tác
CATIA V5: người dùng chủ yếu thao tác thông qua các thanh công cụ hoặc tìm kiếm lệnh trong menu. Việc sử dụng các phím tắt cũng rất phổ biến để tăng tốc quá trình làm việc.
3DEXPERIENCE CATIA: cải thiện khả năng truy cập nhanh bằng cách sử dụng các biểu tượng lớn, có kèm mô tả, giúp người dùng nhận biết ngay chức năng của chúng. Ngoài ra, thanh tìm kiếm thông minh có thể giúp truy cập lệnh hoặc công cụ mà không cần nhớ vị trí chính xác.
7. Nhận xét chung
CATIA V5: thích hợp cho những người dùng có kinh nghiệm và quen với giao diện truyền thống. Nó cung cấp khả năng tùy chỉnh cao và linh hoạt, đáp ứng nhu cầu đa dạng của các kỹ sư thiết kế.
3DEXPERIENCE CATIA: lại ưu tiên sự hiện đại, trực quan, dễ sử dụng đối với người dùng mới. Với giao diện theo vai trò, hệ thống này tập trung vào việc tối ưu hóa quy trình làm việc và hợp tác nhóm, đặc biệt khi tích hợp cùng nền tảng quản lý dữ liệu ENOVIA.
