Cẩm nang CAD cho người mới: Dễ hiểu, dễ bắt đầu, dễ ứng dụng

Nếu bạn là người mới tiếp cận lĩnh vực thiết kế kỹ thuật, chắc hẳn cụm từ “CAD” đã từng xuất hiện đâu đó trong công việc, học tập hoặc những buổi giới thiệu phần mềm thiết kế. Tuy nhiên, không phải ai cũng hiểu rõ CAD là gì, dùng để làm gì, có bao nhiêu loại phần mềm CAD, và làm thế nào để lựa chọn phần mềm phù hợp.

Trong bài viết này, chúng tôi sẽ cùng bạn khám phá từ những khái niệm cơ bản nhất về CAD cho đến các ứng dụng thực tế trong nhiều ngành công nghiệp – giúp bạn có cái nhìn tổng quan, dễ hiểu và dễ bắt đầu.

1. CAD là gì?

CAD là viết tắt của Computer-Aided Design – nghĩa là thiết kế có sự hỗ trợ của máy tính. Đây là một công cụ không thể thiếu trong kỹ thuật và sản xuất hiện đại. Với CAD, các kỹ sư, nhà thiết kế, kiến trúc sư có thể tạo ra mô hình 2D, 3D của sản phẩm, kiểm tra kích thước, mô phỏng chuyển động, phân tích va chạm và nhiều tính năng khác… mà bản vẽ giấy truyền thống không thể đáp ứng.

Khác với việc phác thảo bằng tay, CAD cho phép bạn thiết kế chính xác tới từng milimet, điều chỉnh nhanh chóng khi có thay đổi, và đặc biệt là dễ dàng kết nối với các phần mềm CAE (phân tích kỹ thuật) hay CAM (gia công CNC).

2. Các loại phần mềm CAD phổ biến hiện nay

Phần mềm CAD ngày càng đa dạng, đáp ứng các nhu cầu thiết kế khác nhau trong nhiều ngành nghề. Tuy nhiên, nếu xét theo phương pháp mô hình hóa và mục đích sử dụng, có thể chia phần mềm CAD thành ba nhóm chính dưới đây:

2.1. CAD 2D – Thiết kế bản vẽ kỹ thuật trên mặt phẳng

CAD 2D là dạng phần mềm thiết kế hai chiều, thường dùng để tạo bản vẽ kỹ thuật như sơ đồ điện, mặt bằng công trình, bản vẽ lắp ráp, bản vẽ chi tiết. Đây là bước khởi đầu quen thuộc trong nhiều lĩnh vực kỹ thuật, giúp kỹ sư dễ dàng thể hiện ý tưởng một cách trực quan, chính xác.

Đặc điểm nổi bật:

• Thiết kế nhanh, thao tác đơn giản
• Dễ học, dễ tiếp cận cho người mới
• Phù hợp với các ngành như xây dựng, điện – nước, cơ khí sơ bộ

Phần mềm tiêu biểu:

• AutoCAD: Phổ biến nhất, gần như tiêu chuẩn công nghiệp
• ZWCAD, DraftSight: Giải pháp thay thế với chi phí thấp hơn nhưng vẫn đầy đủ tính năng cơ bản

2.2. CAD 3D cơ bản – Thiết kế mô hình khối và lắp ráp kỹ thuật

CAD 3D cơ bản thường được sử dụng trong thiết kế chi tiết cơ khí, máy móc, khuôn mẫu, các hệ thống sản xuất tự động. Nhóm phần mềm này hỗ trợ dựng mô hình đặc khối (solid modeling), cho phép thiết kế và lắp ráp các bộ phận một cách chính xác. Nhiều phần mềm còn tích hợp thiết kế tham số, giúp thay đổi kích thước, hình dạng mà không cần vẽ lại từ đầu.

Đặc điểm nổi bật:

• Dựng hình trực quan, gần với sản phẩm thật
• Hỗ trợ lắp ráp nhiều chi tiết
• Cho phép xuất bản vẽ kỹ thuật từ mô hình 3D
• Nhiều phần mềm tích hợp mô phỏng hoặc CAM (gia công)

Phần mềm tiêu biểu:

• CADmeister: Được phát triển chuyên sâu cho thiết kế khuôn mẫu và gia công cơ khí chính xác, phù hợp với tiêu chuẩn công nghiệp Nhật Bản. Nhiều doanh nghiệp FDI tại Việt Nam tin dùng.
• SolidWorks: Giao diện thân thiện, phổ biến trong các doanh nghiệp vừa và nhỏ
• PTC Creo, Autodesk Inventor: Mạnh về thiết kế cơ khí, tích hợp phân tích và mô phỏng

2.3. CAD 3D nâng cao – Dành cho thiết kế công nghiệp phức tạp

Đây là nhóm phần mềm có khả năng dựng mô hình phức tạp với độ chính xác cao, bao gồm cả thiết kế bề mặt (surface modeling), tạo hình tự do, mô hình hóa tham số, lắp ráp hàng ngàn chi tiết. Các phần mềm này thường phục vụ cho ngành công nghiệp ô tô, hàng không, điện tử, thiết bị y tế – nơi yêu cầu về hình dáng, tính khí động học và khả năng mô phỏng rất cao.

Đặc điểm nổi bật:

• Thiết kế các sản phẩm có hình dạng phức tạp
• Mô phỏng và kiểm tra sản phẩm trong môi trường ảo
• Quản lý dữ liệu và cộng tác thiết kế theo quy trình

Phần mềm tiêu biểu:

• 3DEXPERIENCE CATIA: giải pháp toàn diện từ thiết kế, mô phỏng đến quản lý vòng đời sản phẩm, được tin dùng bởi các OEM hàng đầu như Airbus, Toyota, BMW, Tesla,...
• Siemens NX: Tích hợp mạnh mô phỏng và CAM
• Alias, Rhino 3D: Chuyên xử lý bề mặt, tạo hình công nghiệp

2.4. Phần mềm hỗ trợ xử lý dữ liệu CAD – Bảo đảm sự liền mạch trong toàn bộ quy trình

Trong quá trình thiết kế – sản xuất, các bên tham gia thường sử dụng những phần mềm CAD khác nhau. Tuy nhiên, mỗi phần mềm lại có định dạng tệp riêng biệt, dẫn đến tình trạng không tương thích khi trao đổi dữ liệu. Điều này có thể gây mất hình dạng, sai lệch kích thước hoặc lỗi mô hình khi mở file trên phần mềm khác.

Để giải quyết vấn đề đó, các công cụ kiểm tra và chuyển đổi dữ liệu CAD như CADdoctor ra đời. Chúng giúp:

• Phát hiện và sửa lỗi hình học (như hở bề mặt, không khép kín mô hình).
• Chuyển đổi file từ định dạng phần mềm này sang phần mềm khác (ví dụ từ CATIA sang NX hoặc SolidWorks).
• Đảm bảo tính toàn vẹn của mô hình 3D trong quá trình cộng tác giữa nhiều bộ phận hoặc đối tác.

3. Lợi ích khi sử dụng phần mềm CAD

Việc chuyển từ thiết kế thủ công sang sử dụng phần mềm CAD mang lại nhiều lợi thế rõ rệt cho cá nhân và doanh nghiệp. Không chỉ giúp rút ngắn thời gian thiết kế, CAD còn mở ra khả năng quản lý, cộng tác và cải tiến sản phẩm toàn diện hơn.

3.1. Tăng tốc quá trình thiết kế và chỉnh sửa

Với CAD, bạn có thể tạo ra các bản vẽ kỹ thuật và mô hình 3D nhanh hơn nhiều so với cách vẽ tay truyền thống. Tính năng sao chép, chỉnh sửa tham số, thư viện chi tiết tiêu chuẩn… giúp rút ngắn thời gian xử lý bản vẽ, đặc biệt trong các dự án lặp lại hoặc thiết kế theo module.

3.2. Độ chính xác cao, giảm sai sót

CAD cho phép vẽ và đo đạc chính xác đến từng micromet. Điều này rất quan trọng trong các ngành đòi hỏi sự chính xác cao như cơ khí chính xác, sản xuất thiết bị y tế, hàng không. Tính năng kiểm tra xung đột, phân tích lắp ráp hoặc mô phỏng còn giúp phát hiện lỗi ngay từ giai đoạn thiết kế.

3.3. Dễ dàng chỉnh sửa và tái sử dụng

So với bản vẽ giấy, việc chỉnh sửa trong CAD nhanh chóng và không gây nhầm lẫn. Bạn có thể lưu lại từng phiên bản thiết kế, theo dõi sự thay đổi và phục hồi khi cần. Ngoài ra, các thiết kế có thể được tái sử dụng để phát triển phiên bản mới, giúp tăng tốc quá trình R&D.

3.4. Hỗ trợ cộng tác và trao đổi dữ liệu dễ dàng

CAD cho phép nhiều người cùng tham gia vào quá trình thiết kế, chia sẻ tệp và phản hồi theo thời gian thực (đặc biệt với nền tảng đám mây như 3DEXPERIENCE CATIA). Việc xuất file theo định dạng tiêu chuẩn quốc tế (.STEP, .IGES, .DXF...) giúp trao đổi với khách hàng, nhà cung ứng hoặc các phần mềm khác trở nên linh hoạt hơn.

3.5. Tích hợp với các công đoạn sản xuất và mô phỏng

Nhiều phần mềm CAD tích hợp trực tiếp với mô phỏng (CAE) và gia công CNC (CAM), giúp tạo ra quy trình liền mạch từ ý tưởng đến sản phẩm thực tế. Điều này giúp doanh nghiệp tiết kiệm chi phí, giảm thời gian đưa sản phẩm ra thị trường và tối ưu hóa quy trình sản xuất.

4. CAD được ứng dụng trong những ngành nào?

Phần mềm CAD không chỉ xuất hiện trong các phòng thiết kế cơ khí, mà còn đóng vai trò không thể thiếu trong nhiều lĩnh vực công nghiệp hiện nay. Dưới đây là những ngành ứng dụng CAD phổ biến nhất tại Việt Nam và trên thế giới:

4.1.Ngành cơ khí – chế tạo máy

Đây là lĩnh vực sử dụng CAD nhiều nhất, từ khâu thiết kế chi tiết nhỏ như trục, bánh răng, đến các cụm máy lớn và toàn bộ hệ thống lắp ráp. Kỹ sư cơ khí sử dụng CAD để dựng bản vẽ kỹ thuật, mô hình 3D, tính toán kích thước và dung sai, đảm bảo sản phẩm đạt độ chính xác cao và có thể sản xuất được. Các phần mềm như CATIA 3DEXPERIENCE và CADmeister đặc biệt được ưa chuộng nhờ khả năng xử lý tốt các mô hình lắp ráp lớn và thiết kế khuôn chính xác.

4.2. Ngành ô tô – hàng không

CAD là công cụ then chốt trong thiết kế thân xe, khung gầm, hệ thống truyền động, nội thất và các chi tiết khí động học. Với những mô hình phức tạp và yêu cầu kiểm soát chặt chẽ về độ bền, CAD giúp kỹ sư mô phỏng hình dáng, kiểm tra tương tác giữa các chi tiết và kết nối liền mạch với phần mềm CAE để đánh giá hiệu suất thiết kế. CATIA là phần mềm tiêu chuẩn được nhiều hãng xe và hãng hàng không sử dụng toàn cầu nhờ khả năng tích hợp thiết kế – phân tích – sản xuất trong một nền tảng duy nhất.

4.3. Ngành điện – điện tử

Trong thiết kế thiết bị điện tử, CAD giúp tạo ra các bản vẽ vỏ thiết bị, bố trí linh kiện, hệ thống tản nhiệt hoặc gá đỡ. Khi kết hợp với phần mềm ECAD (thiết kế mạch điện), kỹ sư có thể đảm bảo sự tương thích giữa bo mạch và vỏ máy, tránh lỗi lắp ráp trong quá trình sản xuất. Việc sử dụng CAD cũng giúp tối ưu hóa thiết kế để dễ dàng lắp ráp, bảo trì, và đảm bảo an toàn điện.

4.4. Ngành xây dựng – kiến trúc – kết cấu

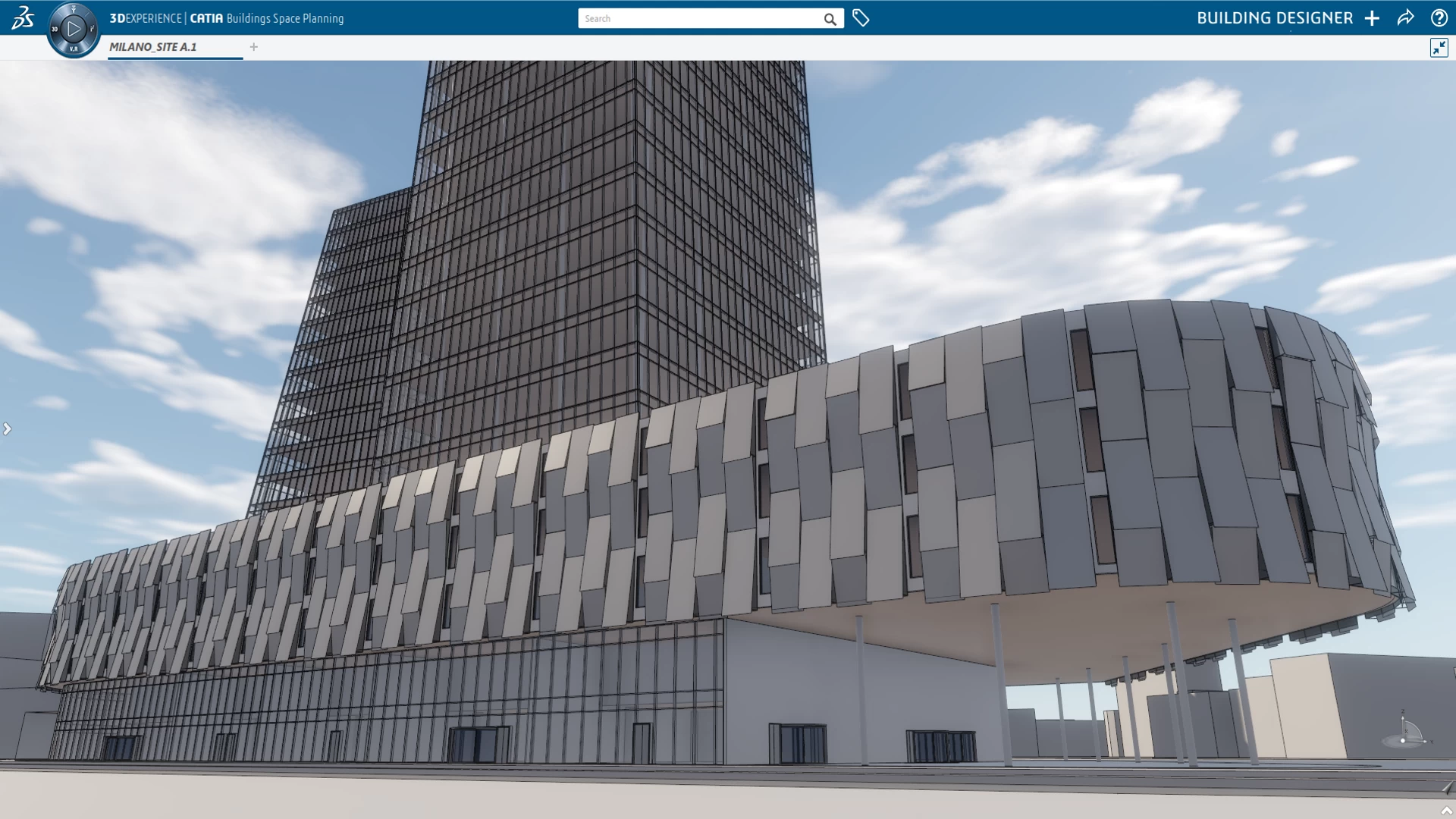

Trong ngành xây dựng, CAD được sử dụng để vẽ bản vẽ mặt bằng, mặt đứng, mặt cắt, cũng như mô hình kết cấu thép, hệ thống HVAC, đường ống và thiết bị công trình. Các kỹ sư sử dụng CAD để thiết kế và kiểm tra tính khả thi của công trình trước khi đưa vào thi công. Ngoài ra, CAD còn hỗ trợ triển khai mô hình 3D phục vụ cho BIM (Building Information Modeling), giúp phối hợp đồng bộ giữa kiến trúc – kết cấu – cơ điện.

4.5. Ngành thiết bị y tế, tiêu dùng và in 3D

CAD đóng vai trò quan trọng trong việc thiết kế sản phẩm công nghiệp có hình dáng phức tạp như vỏ nhựa, thiết bị gia dụng, phụ kiện điện tử, hay các chi tiết in 3D. Đặc biệt trong ngành thiết bị y tế, việc mô phỏng các bộ phận giả, khuôn đúc hoặc thiết bị cầm tay cần độ chính xác cao, tương thích với cơ thể người – điều này chỉ có thể thực hiện nhờ các phần mềm CAD mạnh mẽ như CATIA hoặc CADmeister.

Kết luận

Phần mềm CAD không chỉ là công cụ hỗ trợ thiết kế, mà còn là nền tảng quan trọng giúp tối ưu quy trình phát triển sản phẩm trong nhiều ngành công nghiệp. Dù bạn là sinh viên, kỹ sư hay doanh nghiệp, việc hiểu rõ các loại phần mềm CAD, ứng dụng và cách lựa chọn phù hợp sẽ giúp bạn tiết kiệm thời gian, nâng cao hiệu quả công việc và bắt kịp xu hướng công nghệ mới.

Nếu bạn đang tìm kiếm giải pháp CAD phù hợp với nhu cầu học tập hoặc sản xuất, hãy liên hệ với NSV để được tư vấn và trải nghiệm các phần mềm thiết kế chuyên nghiệp như CATIA, CADmeister, CADdoctor và nhiều giải pháp khác.
